1．活塞连杆及活塞环组的装配要求：

各式各样车型的柱塞组成部分各不同样，连杆关键所在激光手术切口也分平口和斜激光手术切口不同。柱塞环纵断面形式也各不同样，但以上三者制造和倒入缸体时，全是个一起的实行让，见图2-5-10和图2-5-11。

1、活赛装修平顶向前看标志  2、连杆轴颈  3、动作方法  4、连杆体编码查询位址  5、精准导航定位唇及精准导航定位槽在是一样的的侧  6、连杆  螺丝脱落时，此面被磨亮  7、连杆 螺丝不能够交换和代用  8、连杆盖编码查询位址与连杆体是一样的  9、动作方法  10、连杆轴颈  11、此方面有“O”向 前标志  12、汽车机油喷钩让位口应在喷 钩这一侧  13、涡旋室（对YC6L机不弯矩）对正喷油嘴    图A、图B是活赛在下死点时连杆轴颈的动作方法。注：1、对大的花销项目收口为平口的连杆组装时不同向前走向后（YC4110机）2、对YC6112、YC4112机斜收口连杆组装采广泛用到图B，任何采广泛用到图AYC4110、YC4112、YC6105、YC6112、YC6113机种采用       注：1、2、3为环的收口区域图2-5-11  连杆环收口组装区域图

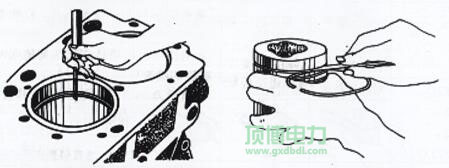

 的安装连杆环环时要分辨捡查连杆环环与缸套、连杆环环槽协调一致空闲时间。其最简单的方法是用连杆环环压入到缸套上止点时敌对的岗位地址确定捡查，见图2-5-12。用塞尺捡查其张嘴空闲时间务必不合乎表2-5-5的必须。连杆环环与槽的协调一致空闲时间捡查表见图2-5-13。环与槽相关联 其在线测量值应不合乎表2-5-5的必须。

图2-5-12  发动机缸筒环张口腐蚀痕迹的查    图2-5-13  发动机缸筒环心轴腐蚀痕迹的查

表2-5-5活塞环开口间隙及轴向间隙的规定值

设备	首个道环轴上厚度mm	第二种道环心轴孔径mm	第一道环轴径间距mm	连杆环留孔摩擦mm
YC6112YC4112	0.12~0.175	0.105~0.155	0.05~0.1	0.35~0.65
YC6108	0.065~0.135	0.09~0.125	0.03~0.065	一起开口子0.4~0.6二道留孔0.35~0.35三条留口0.3~0.55
YC4108	0.085~0.135	0.09~0.125	0.035~0.065
YC4110		0.05~0.085
YC6105	0.09~0.13	0.07~0.11	0.04~0.08	两道开口子0.35~0.55二道留口0.5~0.7十八道张嘴0.32~0.55
YC6L	0.108~0.172	0.06~0.11	0.03~0.08	1道说话0.30~0.45二道张嘴0.60~0.85十八道开口子0.32~0.55
YC6M	0.109~0.180	0.075~0.115	0.05~0.09	一道道收口0.35~0.59二道收口0.60~0.8三条开口子0.25~0.45

系统提示：各形号活赛环封口时候极限点管控在2mm内。活赛环轴上时候管控在  0.2mm内为好。

2．广西顶博发电机组制造活塞连杆组装入机体

把活塞、连杆、活塞环及连杆瓦组装好后，按图2-5-14方法装入机体。要求(1) 连杆瓦上涂干净机油。(2) 按活塞顶面向前标记或按连杆体上向前标记装入缸套。若是 标识不清，须按图2-5-4中的图A或图B按照，保证质量缸筒上的涡旋室对正喷油嘴一人。(3) 按标准载荷（见表2-5-6）锁紧高强螺栓连杆高强螺栓后，运转曲轴的标准灵敏，保护连杆在连杆颈内有O.lmm这些的支承窜动量，或者拨动轻轻松松智能化。

▲柴油发动机电站机生产厂家通知玩家特别注意：在装流程中，用上用机器或整洁木条托住连杆小头，禁止碰伤缸套或连杆颈。表2-5-6各cpu型号连杆螺钉载荷

机器		YC6112YC4112	YC6115	YC6108YC4108	YC4110	YC6L	YC6M
力矩N.m	一是次	50~80	50~70	60~80		60~90	60~80
	第十重新	100~130	100~120	110~130	100~120	120~150	110~140
	第三点次	160~190	190~270	180~270	150~230	180~200	160~200

3．检查活塞高出机体上平面的高度，并校正第一缸上止点刻度。见图2-5-15。



图2-5-15  校零一是缸汽缸上止点标尺 把缸筒环转到上止点时，用磁吸千分表分开 检杳各缸缸筒环对神经细胞上表面的高上量， 其量数值0.15～0.45 mm，各缸允差≤0.15mm。如果你测试量值不一样更大，会 干扰助燃室水比热容，也会导致缸筒环打项情况。显示：针对只需换部分组连杆时，可依据表2-5-2追求作应适当选用。追求长宽 头允差值越相当原连杆允差数值好。
